工程样机 · 开发中

RadiLab FRA-100

频率响应与阻抗分析仪

从双通道增益/相位扫频开始,逐步构建完整的频域与阻抗测量能力。当前为工程样机;阻抗分析将采用矢量对消平衡电桥,VNA 在开发路线中。

FRA-100 外观示意,工程样机开发中

外观为开发中示意,四端对接口与最终形态以正式产品为准。

CHANNELS
2 CH
双通道接收
FREQUENCY RANGE
1 Hz – 120 MHz
目标范围 · 当前默认 10 Hz–1 MHz
MAX POINTS
20,001
默认 201 点
INTERFACE
1 GbE
TCP 5025 SCPI

APPROACH

先把幅频与相频测准

滤波器、放大器、电源环路与元件的很多问题,最终都可以归结为一条频率响应曲线。FRA-100 以步进正弦和双通道比率测量为核心,先把增益与相位测稳,再向阻抗与 VNA 扩展。

  • 双通道同步采集,比率测量抵消共源与时钟误差
  • 逐点窄带检测,抑制带外噪声与干扰
  • FPGA 内完成数字下变频与单 bin DFT
  • 结果通过 1 GbE 返回上位机,支持 CSV/PNG 导出
实测幅频与相频曲线:10 Hz–10 MHz,2,000 点,RBW 100 Hz,50 Ω

实测:10 Hz–10 MHz,2,000 点,RBW 100 Hz,50 Ω。

MEASUREMENT PRINCIPLE

步进正弦 + 双通道比率测量

在每个频点生成单一正弦激励,同步测量被测件的输入与输出,用复数比值得到幅值与相位。

STEP 01

正弦激励

内部 DAC 正弦源在每个频点输出单一频率,逐点扫描,避免宽带激励带来的噪声与频谱泄漏。

STEP 02

同步检测

两路接收通道同步采集被测件输入与输出,FPGA 完成数字下变频与窄带单 bin DFT。

STEP 03

比率计算

H = ADC1 / ADC0,得到幅值与相位。比率测量抵消共源、时钟与部分通道漂移,结果更接近被测件本身。

窄带检测让接收机只“看见”当前测试频率,带外噪声与干扰被抑制,适合小信号与高动态范围场景。

CURRENT PROTOTYPE

当前原型已经具备

以下能力已在真实硬件上验证;界面与参数仍会继续迭代。

增益 / 相位扫频

幅值与相位双迹线,支持线性/对数、起止频率与中心-跨度设置。

已实现

点数与接收带宽

默认 201 点,最大 20,001 点;接收带宽 1 Hz–5 kHz。

已实现

连续扫频与光标

连续刷新测量曲线,左右光标读取频率、幅值、相位与 Δ 值。

已实现

数据导出

保存 CSV 测量数据与 PNG 曲线图像,方便进入 Excel、MATLAB 或 Python。

已实现

以太网与 SCPI

1 GbE 连接,TCP 5025 SCPI;Windows 上位机负责设置、显示与导出。

已实现

ADC 过载检测

实时提示接近满量程,避免输入削顶造成错误结果。

已实现

MEASURED EXAMPLE · 实测示例

一条真实的谐振曲线

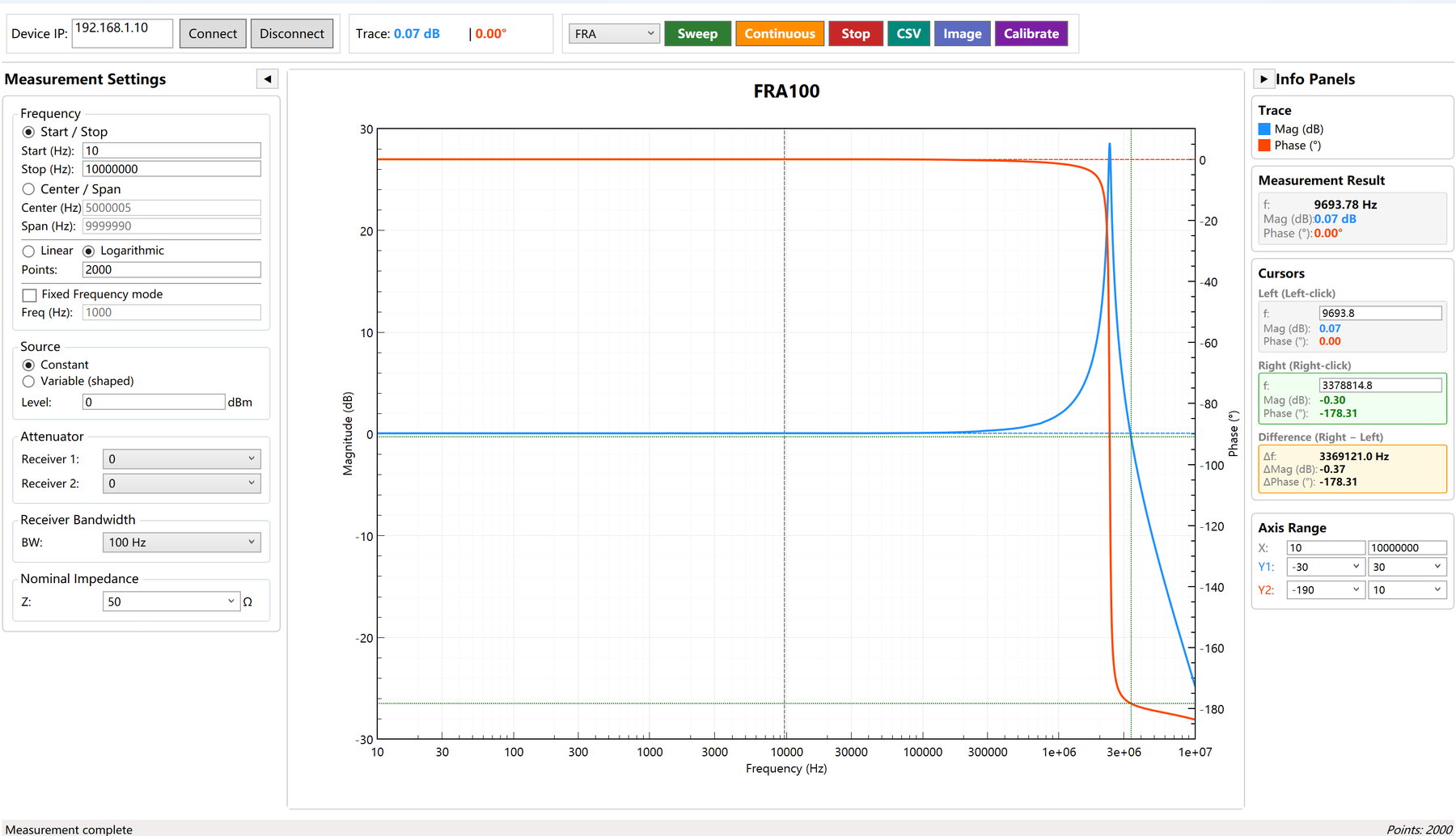

这是当前工程样机通过 FRA100 Control 上位机完成的 10 Hz–10 MHz 扫频:2,000 个频点,RBW 100 Hz,50 Ω 标称阻抗。被测网络在约 3.3 MHz 出现明显谐振峰,相位由 0° 快速过渡到约 -178°。

FRA100 Control 实测界面:10 Hz 到 10 MHz 的幅频与相频曲线,约 3.3 MHz 处出现谐振
FRA100 Control 实测界面 · 10 Hz–10 MHz · 2,000 点 · RBW 100 Hz · 50 Ω。界面为当前工程样机版本,功能与外观会继续迭代。查看大图

IMPEDANCE ROADMAP · 阻抗技术路线

矢量对消平衡电桥,把阻抗测量做成闭环

FRA-100 的阻抗分析将采用四端对矢量对消平衡电桥:双 DAC 激励、双 ADC 检测;快速迭代调整低侧激励,使 LP 点逼近零电位(虚地),再由复数电压/电流计算阻抗。四端对降低引线影响,矢量对消减少对 50 Ω 参考的依赖,快速迭代缩短平衡时间。以下为开发中的技术路线,尚未在真实硬件完成验证。

左右滑动查看完整原理图

矢量对消平衡电桥原理示意:HC/HP/LC/LP 四端对、DAC1/DAC2、ADC1/ADC2、检测电阻与 LP 零位
原理示意:DAC2 驱动 HC,ADC2 测 HP 电压;DAC1 经检测电阻驱动 LC,ADC1 测电流/零位;调节 DAC1 的幅度与相位,使 LP → 0 V。查看大图

四端对连接

HC/HP/LC/LP 把电流回路与电压检测分开,降低引线与夹具寄生影响。

技术路线

矢量对消

DAC2 激励高侧;DAC1 经检测电阻驱动低侧。快速迭代调整 DAC1 的幅度与相位,使 LP 点逼近 0 V(虚地),缩短平衡时间。

开发中

复数阻抗

ADC2 测 DUT 电压;ADC1 通过开关测检测电阻电压(得到电流)或 LC 零位。Z = V_HP / I_sense,同时得到 |Z| 与相位。

开发中

当前原型只实现双通道增益/相位扫频;上述阻抗路线尚未在真实硬件完成验证。校准、夹具去嵌入与量程扩展会随该路线推进。

WHAT'S NEXT

正在开发的能力

以下功能尚未在真实硬件验证,统一标注「开发中/规划」,不作为现有指标。

IMPEDANCE

阻抗测量

四端对矢量对消平衡电桥(HC/HP/LC/LP):快速迭代使 LP 逼近 0 V,再由 V/I 计算阻抗。

开发中
CALIBRATION

校准与去嵌入

Open/Short/Load/Thru 与电缆、夹具补偿,把参考面延伸到 DUT 焊盘。

开发中
VNA

全二端口 VNA

S 参数、Smith/Nyquist 显示,面向更完整的网络分析。

规划
BANDWIDTH

更宽频段

目标频率范围 1 Hz–120 MHz;最终以实测与正式规格为准。

规划

界面为开发中示意,图表为实测数据;仅展示当前可用的 Bode 模式,阻抗与 VNA 标签尚未启用。

SOFTWARE

把测量留在仪器里,把分析放在桌面上

Windows 上位机通过 IP 连接仪器,设置扫频、查看双迹线、读取光标并导出数据。界面保持工具化与低干扰,让注意力留在测量结果上。

  • 设备 IP 连接与断连
  • 起止/中心-跨度、线性/对数、点数与接收带宽
  • 幅值/相位双迹线、左右光标与 Δ 读数
  • CSV 数据与 PNG 图像导出
  • SCPI 远程控制(开发中)

SPECIFICATIONS

当前原型与目标规格

我们把已经验证的指标与仍在开发的目标分开呈现,避免把规划写成现有能力。

左右滑动查看完整表格

项目当前原型目标 / 规划
测量方式步进正弦,双通道比率测量—
频率范围默认 10 Hz–1 MHz,已验证至 10 MHz1 Hz – 120 MHz(目标)
接收带宽1 Hz–5 kHz待定
扫描点数默认 201,最大 20,001待定
激励源内部 DAC 正弦,幅度可设(未校准 dBm)校准电平
接口1 GbE,TCP 5025 SCPI待定
上位机Windows待定
数据导出CSV、PNG报告、Touchstone(规划)
阻抗测量—矢量对消平衡电桥,HC/HP/LC/LP(开发中)
校准—OSL/Thru + 夹具去嵌入(开发中)
VNA—全二端口 S 参数(规划)

当前原型为台式验证平台,部分功能仍在调试;目标/规划项尚未在真实硬件验证。最终参数、外观与配置以正式发布为准。

APPLICATIONS

典型应用

从滤波器、电源环路到元件阻抗,FRA-100 的测量能力会随产品阶段逐步展开。

滤波器与放大器频响

测量输入/输出传递函数、-3 dB 带宽、谐振与相移。

当前可验证

电源环路稳定性

测量环路增益与相位裕度,评估稳定性;需外接注入变压器。

当前可验证

元件阻抗与 ESR/ESL

四端对阻抗测量,观察等效串联参数与自谐振。

随阻抗功能开放

需要一台能一起迭代的频响分析仪?

告诉我们你的测量对象与频段,我们会评估当前样机是否适合,并讨论联合测试或定制需求。
